新指針(令和3年6月)に準拠した「R3版」の販売を開始しました。
詳細は トップページ にてご確認ください。

パッケージ写真
H21 パイプライン構造計算ソフト(横断方向の検討)
MKS
動作環境:Microsoft Windows
対応ソフト:Microsoft Excel 日本語版
 ※詳細はページ下部に記載


準拠指針:土地改良事業計画設計基準及び運用・解説 設計「パイプライン」(平成21年3月)


とう性管
パッケージ版税込 82,500 円/5ライセンス

追加ライセンス税込 16,500 円/1ケ

不とう性管
パッケージ版税込 82,500 円/5ライセンス

追加ライセンス税込 16,500 円/1ケ

まとめ買いでお得!セット商品
とう性管と不とう性管のセット
パッケージ版税込 165,000 円/5ライセンス
22,000円オフ税込 143,000 円/5ライセンス

まとめ買いでお得!セット商品
パイプライン全4本セット(構造×2+水理+スラスト)
パッケージ版税込 330,000 円/5ライセンス
44,000円オフ税込 286,000 円/5ライセンス


在庫あり




ご注文

体験版ダウンロード 体験版ダウンロード
正規版ダウンロード 正規版ダウンロード







ソフト概要

『土地改良事業計画設計基準及び運用・解説 設計 パイプライン 平成21年3月』(監修:農林水産省農村振興局整備部設計監修課)に基づき、パイプラインの横断方向に対する構造計算を行います。


特  徴
計算する土被りは、最大148パターンまで指定可能で、それぞれの土被りごとの許容水圧やたわみ率を一括で計算します。
(例えば、土被り1.00mから3.00mまでを0.1m間隔で検討する場合、検討土被りは 30 パターンとなります。)
また、同一管種・同一口径の管材については、最大20パターンまでを一括で計算し、それぞれの計算結果を一覧表形式で取りまとめします。
(例えば、ダクタイル鋳鉄管φ1600の菅材は、D1/D1.5/D2/D2.5/D3/D3.5/D4/D4.5/DA/DB/DC/DD の 12 パターンとなります。)
つまり、最大 148×20 = 2,960 パターンの計算をわずか数秒で一括実行することができるので、菅種選定のシュミレーション効率が飛躍的に向上します。


同技術書では、「 埋戻条件(土被り等)と水理条件(設計水圧)から必要管厚を算出 」するという方法で解説されていますが、多くの設計コンサルタントでは、この方法は採用されていないようです。
これは、「 固定値として与える埋戻条件や水理条件は地点ごとに変化し、また、計算結果として算出される管厚は管種によって固定されているから 」 だと考えます。
つまり、変化値と固定値が逆さまとなっているため、技術書の方法で全設計区間を検討しようとすると、必要な計算回数(計算書の枚数)が増え非効率です。
本ソフトでは、技術書の計算式を変形し、「 管種条件(管厚等)から土被りごとの許容水圧を算出 」できるように改良しています。
この効率的な計算手法は、昔から多くの設計コンサルタントにて採用されている方法です。



その他の特徴
主要な管材の諸定数(管厚や管外径など)をデータベースとして登録しており、管種と管径を選択するだけで諸定数を自動入力します。

---とう性管---
ダクタイル鋳鉄管
硬質ポリ塩化ビニル管
ポリエチレン管
強化プラスチック複合管
鋼管(抜粋)

---不とう性管---
遠心力鉄筋コンクリート管
プレストレストコンクリート管



データベースはユーザーが自由に編集する事ができ、またデータベースから自動入力された入力値を後から手動で書き換えることも可能です。
入力項目のうち、技術書を見る必要があると考えられる定数については、ヒントとしてポップアップ表示することができます。
溝型、突出型、矢板型に対応しています。
荷重ケースとして、自動車荷重、群集荷重、積雪荷重、宅地荷重、施工時荷重に対応しており、荷重ケースを比較して大なる荷重を採用します。
出力帳票をエクセル形式でエクスポートすることができます。エクスポートされた帳票は、自由に編集可能です。
補助機能として基礎反力係数e‘の計算機能が付いています。(とう性管バージョンのみ)
ダクタイル鋳鉄管や鋼管の検討において、モルタルライニングの重量を考慮するか否か、選択することができます。(とう性管バージョンのみ)

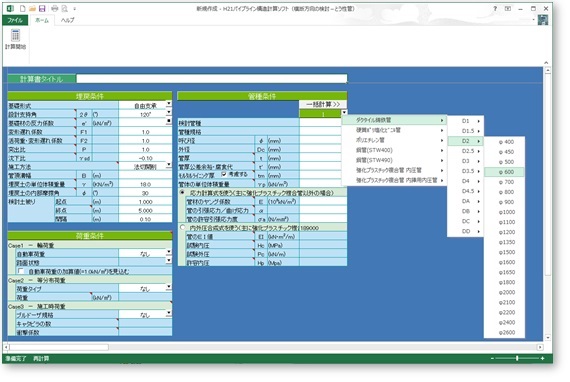

入力画面例
直感的でわかりやすい入力画面(下図はとう性管バージョン)
入力画面例

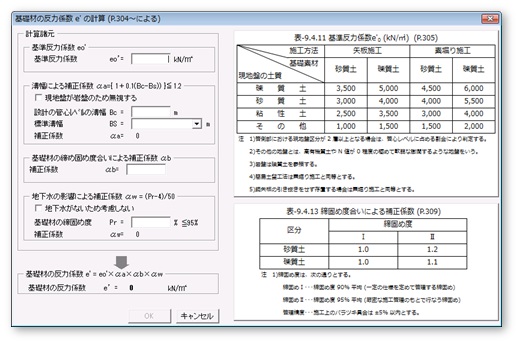

反力係数e'の計算も簡単です。(とう性管バージョンのみ)
反力係数の計算

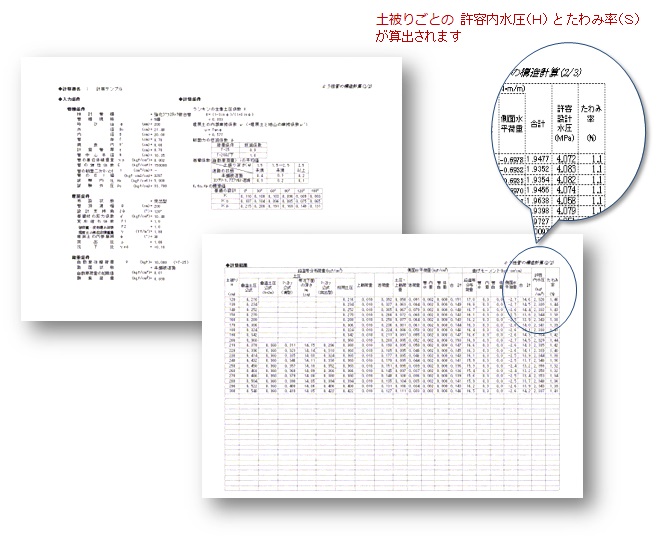

出力帳票例
個別計算書では、作用荷重の詳細計算から、土被り毎の許容内水圧とたわみ率(不とう性管の場合は許容内水圧のみ)が導き出されます。

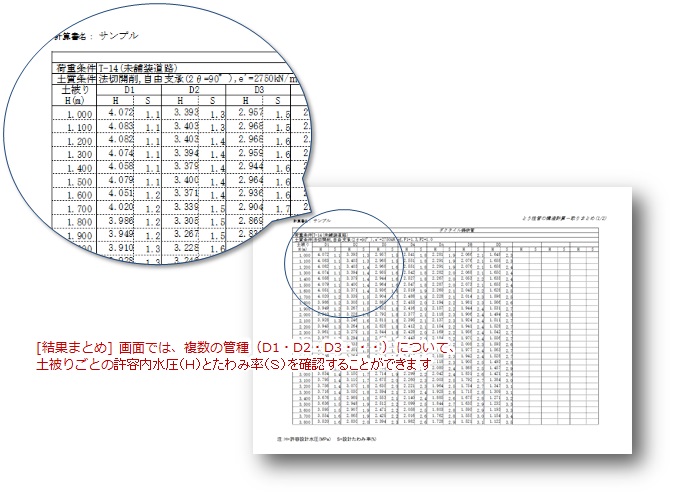

一覧形式の計算結果
複数の管種規格を一括計算した場合は、[結果まとめ] 帳票が便利です。
複数管種の結果取りまとめ

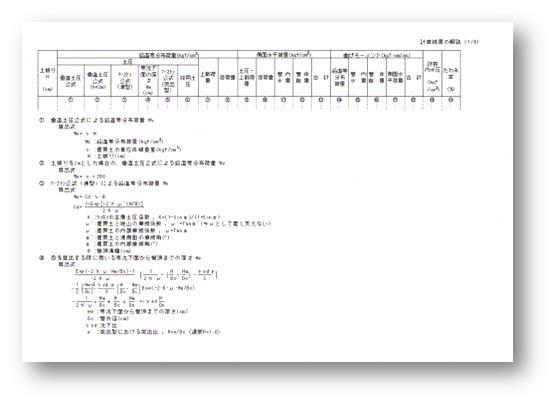

計算書で使用される計算式を報告書形式(A4横)で印刷することができます。
詳細な計算結果
計算結果を印刷してご覧いただけるように、各種ソフトウェアの印刷結果サンプルをPDF形式でご用意いたしました。
印刷結果サンプルは、上記メニューの「体験版ダウンロード」からダウンロードすることができます。



商品タイプ

ご購入頂ける商品には、パッケージ版とダウンロードセット版の2タイプがあります。
また、複数台のコンピュータでご利用される方のために、割安な追加ライセンスをご用意しています。


パッケージ版

パッケージ版には、基本ライセンスに加え、サービスとして追加ライセンス4ケが付属しており、最大5台のパソコンで同時に本商品をご利用頂けます。
パッケージ版には、製品CD-ROM、紙マニュアルおよびシリアル番号を記載したシールが含まれています。
ご購入頂いた場合は、下図一式を郵送いたします。

ダウンロードセット版

パイプライン系ソフトの全4本セット
 (パイプライン構造計算ソフト(とう性管)
 +パイプライン構造計算ソフト(不とう性管)
 +パイプライン水理ソフト
 +パイプラインスラスト安定計算)
を一括で、かつ基本ライセンスのみ(1ライセンスのみ)のご提供とすることで、大変リーズナブルな価格設定を実現しています。
ダウンロードセット版では、パッケージ版の製品CD-ROMに含まれるもののうち、「Windowsインストーラ」(※1)を除く全てのファイルと、紙マニュアルをPDF化したものをZIP圧縮してご提供します。
ご購入頂いた場合は、各ソフトのZIP圧縮ファイルのダウンロードパスとシリアル番号をメールにてお知らせいたします。


※1 Windowsインストーラは、Windows XP以前の古いOSをお使いの場合で、「Windowsインストーラ」がセットアップされていないパソコンで必要になります。 Windowsインストーラは、マイクロソフト社のサイトから無料でダウンロードすることができますので、ダウンロード版にはあえて含んでおりません。

追加ライセンス

複数のパソコンでご利用頂くには、台数分に応じたライセンスが必要です。
例えば、本商品を3台のパソコンに導入したいという場合は、基本ライセンス1ケと、追加ライセンス2ケをご購入ください。
(パッケージ版の場合は、最初から5ライセンスが付属しています。)
その他、追加ライセンスについての詳細は、 をご覧ください。



動作環境

対応OSMicrosoft Windows 7/8.1/10(32/64ビット日本語版)(※1)
必要ソフトMicrosoft Excel 2010/2013/2016/2019(32/64ビット日本語Windows版)(※2)
PDF閲覧ソフト(=電子マニュアルの閲覧に必要)
対応機種上記OSが正常に動作する機種
ディスプレイ解像度800×600ピクセル以上(256色以上)
CPU上記の必要ソフトが快適に動作するCPU
必要メモリ上記の必要ソフトが快適に動作するメモリ
必要なハードディスク容量インストール時に15MB以上の空き容量が必要
その他必要な機器マウスなどのポインティングデバイス,キーボード,CD-ROMドライブ(パッケージ版の場合)
イーサネットアダプタ(=インターネット接続)
その他 本製品をご使用になる前に、インターネットを介して を行う必要があります。
認証されたライセンスは、インターネットを介して不定期に自動更新が行われます。
ライセンス認証については からご確認下さい。
その他、使用に際し、許諾契約内容については からご確認下さい。(要PDFリーダー)

※164bit版OSにおいて、一部コンポーネントはWOW64エミュレーション環境で動作します。また、「Microsoft Virtual PC」等の仮想マシン環境における動作は保証いたしません。
※2本ソフトは、「Office デスクトップアプリ版」での利用を想定しており、「Office ストアアプリ版」は動作保障対象外です。また、「Office Mobile」では動作しません。
