新指針(令和3年6月)に準拠した「R3版」の販売を開始しました。
詳細は トップページ にてご確認ください。

パッケージ写真
H21 パイプラインスラスト安定計算ソフト
MKS
動作環境:Microsoft Windows
対応ソフト:Microsoft Excel 日本語版
 ※詳細はページ下部に記載


準拠指針:土地改良事業計画設計基準及び運用・解説 設計「パイプライン」(平成21年3月)


スラスト
パッケージ版税込 82,500 円/5ライセンス

追加ライセンス税込 16,500 円/1ケ

まとめ買いでお得!セット商品
パイプライン全4本セット(構造×2+水理+スラスト)
パッケージ版税込 330,000 円/5ライセンス
44,000円オフ税込 286,000 円/5ライセンス


在庫あり




ご注文

体験版ダウンロード 体験版ダウンロード
正規版ダウンロード 正規版ダウンロード







ソフト概要

『土地改良事業計画設計基準及び運用・解説 設計 パイプライン 平成21年3月』(監修:農林水産省農村振興局整備部設計監修課)に基づき、曲管およびT字管(片落ち分岐管を含む)のスラスト安定計算を行います。
スラスト力の安定計算はもちろんのこと、スラスト対策工として、スラストブロックや離脱防止金具による一体化長さの検討を行うことができます。


特  徴
曲管およびT字管の検討は、それぞれ最大30個所まで入力可能で、一括計算、一括印刷が可能です。
曲管の検討では、平面偏角および上下流の縦断勾配を入力すると、必要な検討項目(滑動・沈下・浮上)を自動認識し、計算を行います。
図解やヒントの表示で入力作業を簡単にします。
出力帳票をエクセル形式でエクスポートすることができます。エクスポートされた帳票は、自由に編集可能です。


入力画面例

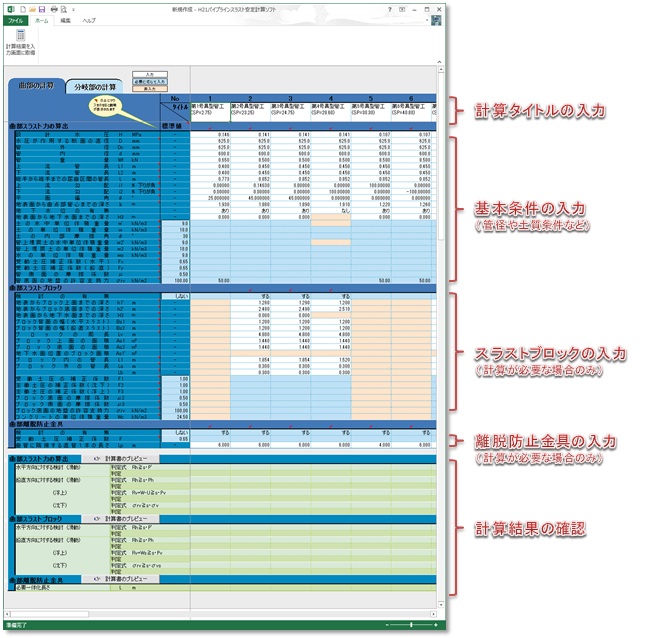

入力画面では、データの入力と、計算結果を同時に見ることができます。(下図は、曲管の入力画面)
最初に管体のみの安定計算を行って、安定しない条件のみスラストブロックや離脱防止金具による検証を行う といった一連の操作が、入力画面上だけで完結します。
入力画面例


出力帳票例

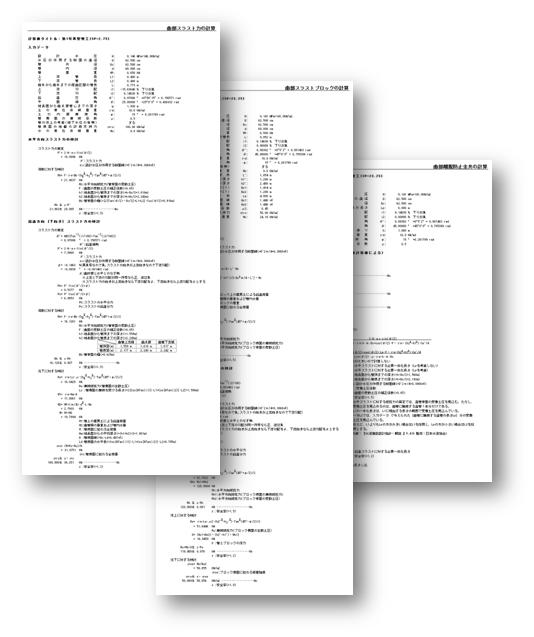

管体の安定、スラストブロック、離脱防止金具の詳細計算書は、使用計算式を明示しています。
計算書は、報告書への添付に最適なA4縦置きで出力されますし、また外部出力(エクセル形式でエクスポート)して、自由自在に加工することもできます。
計算結果

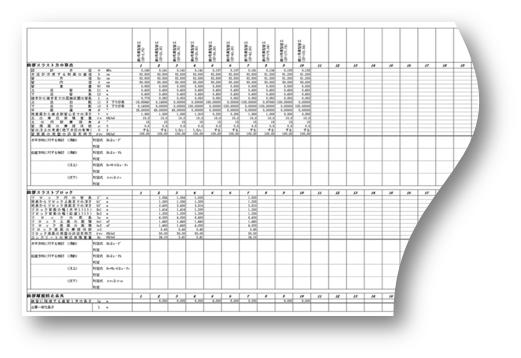

最大30個所の検討結果を、一覧表にして印刷することも可能です。(下図は、曲管の計算結果一覧表)
曲管の計算結果一覧表
計算結果を印刷してご覧いただけるように、各種ソフトウェアの印刷結果サンプルをPDF形式でご用意いたしました。
印刷結果サンプルは、上記メニューの「体験版ダウンロード」からダウンロードすることができます。





〜 コラム : 片落管と弁のスラスト力検討について 〜


本ソフトに関するご質問として、「片落管や弁の検討ができないのは何故か」というご質問が寄せられることがあります

まず、片落管についてですが、片落管の設置箇所、つまり“口径が変化する箇所”は、一般的に、流量が変化する部分と一致することが多く、これはすなわちT字管設置部となります。
よって、“口径が変化する箇所”の検討については、T字管(=分岐部の計算)として3方向の口径を指定するのが一般的という前提のもと、片落管単体の計算については対応していません。
(技術書においても、片落管単体の検討手法については特に明示されていません。)

それから、制水弁については、技術書P.394によって構造物に固定されることが基本となっており、構造物の構造計算が主たる計算になるものと考えられます。
これは、本ソフトにおける計算趣旨(=土中埋設下における安定計算)とは異なる計算が必要になり、また、制水弁のスラスト力そのものについては、算定式(Ph=H・α)によって簡単に求めることができるため、本ソフトではあえて対応をしておりません。



商品タイプ

ご購入頂ける商品には、パッケージ版とダウンロードセット版の2タイプがあります。
また、複数台のコンピュータでご利用される方のために、割安な追加ライセンスをご用意しています。


パッケージ版

パッケージ版には、基本ライセンスに加え、サービスとして追加ライセンス4ケが付属しており、最大5台のパソコンで同時に本商品をご利用頂けます。
パッケージ版には、製品CD-ROM、紙マニュアルおよびシリアル番号を記載したシールが含まれています。
ご購入頂いた場合は、下図一式を郵送いたします。

ダウンロードセット版

パイプライン系ソフトの全4本セット
 (パイプライン構造計算ソフト(とう性管)
 +パイプライン構造計算ソフト(不とう性管)
 +パイプライン水理ソフト
 +パイプラインスラスト安定計算)
を一括で、かつ基本ライセンスのみ(1ライセンスのみ)のご提供とすることで、大変リーズナブルな価格設定を実現しています。
ダウンロードセット版では、パッケージ版の製品CD-ROMに含まれるもののうち、「Windowsインストーラ」(※1)を除く全てのファイルと、紙マニュアルをPDF化したものをZIP圧縮してご提供します。
ご購入頂いた場合は、各ソフトのZIP圧縮ファイルのダウンロードパスとシリアル番号をメールにてお知らせいたします。


※1 Windowsインストーラは、Windows XP以前の古いOSをお使いの場合で、「Windowsインストーラ」がセットアップされていないパソコンで必要になります。 Windowsインストーラは、マイクロソフト社のサイトから無料でダウンロードすることができますので、ダウンロード版にはあえて含んでおりません。

追加ライセンス

複数のパソコンでご利用頂くには、台数分に応じたライセンスが必要です。
例えば、本商品を3台のパソコンに導入したいという場合は、基本ライセンス1ケと、追加ライセンス2ケをご購入ください。
(パッケージ版の場合は、最初から5ライセンスが付属しています。)
その他、追加ライセンスについての詳細は、 をご覧ください。



動作環境

対応OSMicrosoft Windows 7/8.1/10(32/64ビット日本語版)(※1)
必要ソフトMicrosoft Excel 2010/2013/2016/2019(32/64ビット日本語Windows版)(※2)
PDF閲覧ソフト(=電子マニュアルの閲覧に必要)
対応機種上記OSが正常に動作する機種
ディスプレイ解像度800×600ピクセル以上(256色以上)
CPU上記の必要ソフトが快適に動作するCPU
必要メモリ上記の必要ソフトが快適に動作するメモリ
必要なハードディスク容量インストール時に15MB以上の空き容量が必要
その他必要な機器マウスなどのポインティングデバイス,キーボード,CD-ROMドライブ(パッケージ版の場合)
イーサネットアダプタ(=インターネット接続)
その他 本製品をご使用になる前に、インターネットを介して を行う必要があります。
認証されたライセンスは、インターネットを介して不定期に自動更新が行われます。
ライセンス認証については からご確認下さい。
その他、使用に際し、許諾契約内容については からご確認下さい。(要PDFリーダー)

※164bit版OSにおいて、一部コンポーネントはWOW64エミュレーション環境で動作します。また、「Microsoft Virtual PC」等の仮想マシン環境における動作は保証いたしません。
※2本ソフトは、「Office デスクトップアプリ版」での利用を想定しており、「Office ストアアプリ版」は動作保障対象外です。また、「Office Mobile」では動作しません。
